I. Perché la norma CE è particolarmente importante per le presse idrauliche per materiali compositi?
Nel campo della formatura dei materiali compositi, presse idrauliche servocomposte e presse per stampaggio a compressione sono diventate le attrezzature principali per i processi di stampaggio a compressione e vengono generalmente utilizzate in combinazione con Stampi SMC per formare sistemi completi di stampaggio SMC.
Con il continuo sviluppo dei materiali compositi verso il design leggero e l'integrazione strutturale, le presse per lo stampaggio a compressione dei compositi sono ora ampiamente applicate nei seguenti settori:
- Camion e autobus
- Attrezzature agricole e edili
- Mobilità elettrica
- Trasporto ferroviario
- Arredo urbano, tra gli altri
In questi scenari applicativi, le presse idrauliche non sono solo responsabili delle prestazioni di formatura, ma sono anche direttamente correlate alla sicurezza dell'operatore, alla stabilità operativa a lungo termine e alla conformità complessiva della linea di produzione. Per questo motivo, un numero crescente di clienti europei che acquistano per la prima volta presse idrauliche per materiali compositi dalla Cina tendono a concentrarsi su una domanda chiave:
Quali sono le differenze fondamentali tra le presse idrauliche conformi CE e le presse idrauliche costruite secondo gli standard nazionali?
È opportuno sottolineare che la marcatura CE non è semplicemente un'etichetta di certificazione, ma un sistema di sicurezza completo che copre l'intero ciclo di vita di una macchina: dalla progettazione e produzione all'installazione e al funzionamento.
II. Differenze fondamentali nella filosofia del design
Secondo gli standard nazionali, la progettazione della pressa idraulica è generalmente guidata da requisiti di produzione quali capacità di tonnellaggio, efficienza di formatura, costo delle attrezzature e tempi di consegna. Sebbene questo approccio sia adatto a molti ambienti di produzione locali, si concentra principalmente sulla capacità della macchina di completare la propria attività di produzione.
Al contrario, le presse idrauliche servocomposte conformi alla normativa CE devono considerare il controllo del rischio come un vincolo di progettazione fondamentale, rispettando al tempo stesso i requisiti prestazionali di formatura. Il quadro CE richiede sistematica valutazione del rischio da condurre nella fase di progettazione concettuale, con soluzioni strutturali o a livello di sistema definite in anticipo per potenziali rischi durante il funzionamento, la manutenzione, la messa in servizio e le condizioni anomale.
Questa filosofia di “sicurezza fin dalla progettazione” significa che la conformità CE non può essere ottenuta semplicemente aggiungendo componenti dopo la produzione, ma deve essere integrata nel concetto generale della macchina fin dall’inizio.
III. Tre sistemi di sicurezza fondamentali delle presse idrauliche conformi alla normativa CE
Dal punto di vista dell’implementazione, i requisiti CE per le presse idrauliche composite vengono realizzati attraverso sistemi di sicurezza chiaramente definiti piuttosto che attraverso principi astratti. Tali esigenze si concentrano principalmente in tre ambiti: sicurezza meccanica, sicurezza idraulica e sicurezza elettrica , che sono tutti interconnessi e indispensabili.
Sicurezza meccanica
Secondo gli standard CE, l'obiettivo primario della sicurezza meccanica è ridurre l'esposizione del personale ad aree pericolose attraverso la progettazione strutturale stessa, piuttosto che fare affidamento esclusivamente sulle procedure operative o sull'esperienza dell'operatore. Per le presse idrauliche composite di grandi dimensioni con corse lunghe e frequenti esigenze di manutenzione, la sicurezza meccanica è particolarmente critica.
La progettazione meccanica conforme alla normativa CE deve considerare sistematicamente gli scenari operativi e di manutenzione, come l'accesso sicuro alla macchina, l'ingresso in aree elevate e il fissaggio affidabile dei componenti mobili durante la manutenzione. Questi requisiti influiscono direttamente sul layout generale della macchina anziché essere componenti aggiuntivi opzionali.
Le tipiche misure di sicurezza meccanica CE includono:
- Scale di sicurezza , progettato per soddisfare gli standard di altezza, inclinazione e prestazioni antiscivolo
- Piattaforme di manutenzione superiori con parapetti , fornendo protezione anticaduta durante la manutenzione
- Percorsi di accesso per la manutenzione e distanze di sicurezza , garantendo spazi adeguati per la circolazione del personale e l'evacuazione di emergenza
- Sistemi di chiusura meccanica a scorrimento , come i dispositivi di bloccaggio SITEMA, per trattenere saldamente la slitta durante la manutenzione ed evitarne la discesa involontaria

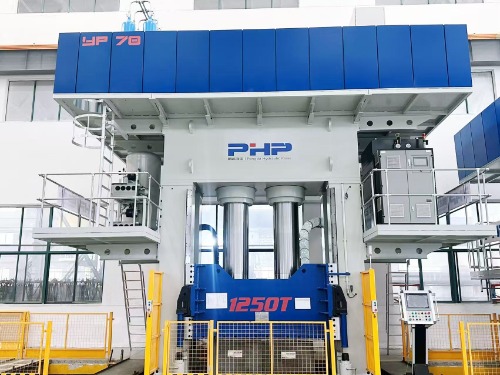

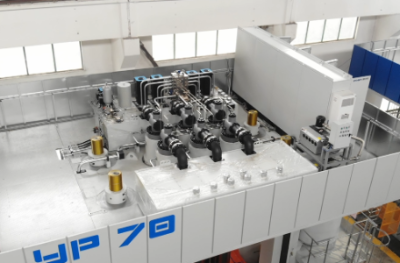

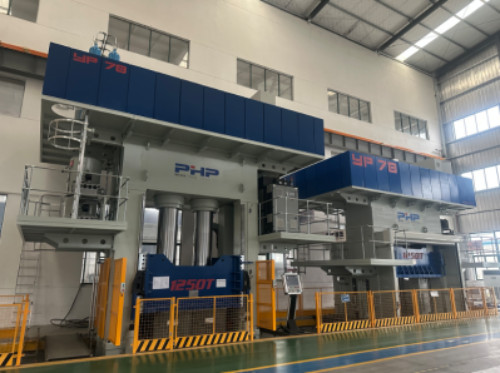

La migliore piattaforma di manutenzione

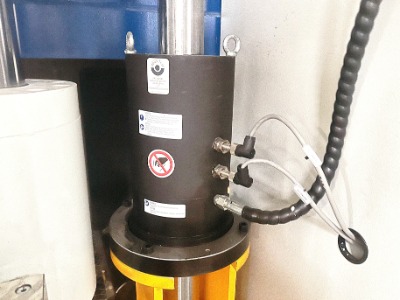

Sistema di bloccaggio del cursore
In confronto, le macchine da stampa standard nazionali spesso fanno più affidamento sulle procedure operative piuttosto che sull’isolamento del rischio strutturale.
Sicurezza idraulica
Il sistema idraulico è il nucleo energetico di una pressa idraulica composita e anche un'area ad alto rischio. Secondo gli standard CE, i sistemi idraulici non devono solo fornire prestazioni ma anche incorporare elementi trasparenti a prova di errore comportamento.
Ciò significa che anche in condizioni estreme come la rottura del tubo, il guasto della valvola o il malfunzionamento del controllo, il sistema deve passare automaticamente a uno stato sicuro per evitare movimenti incontrollati o lesioni personali.
Le tipiche misure di sicurezza idraulica CE includono:
- Valvole di sicurezza installate sui cilindri , impedendo la rapida discesa della slitta in caso di perdita di pressione
- Catene antiscoppio per tubi idraulici , limitando lo sbattimento del tubo in caso di rottura
- Logica ridondante di controllo della pressione e del movimento , garantendo un comportamento sicuro in ogni condizione

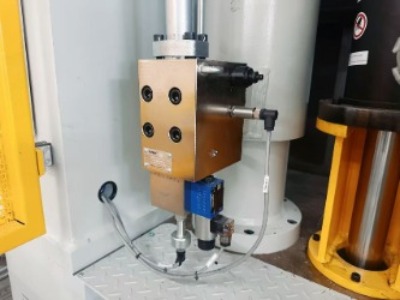

Valvola di sicurezza

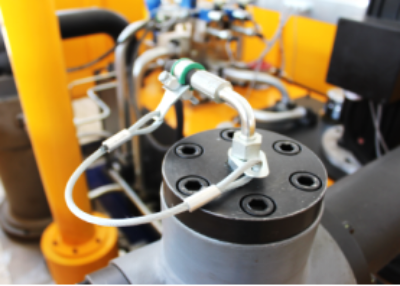

Catena di protezione contro le esplosioni
In alcune macchine da stampa standard nazionali, tali caratteristiche di sicurezza possono essere semplificate o omesse, basandosi invece su una gestione basata sull’esperienza.
Sicurezza elettrica
La sicurezza elettrica è uno degli aspetti più sistematici e severamente controllati della conformità CE e rappresenta una delle differenze più evidenti rispetto alle macchine standard domestiche. La valutazione CE si concentra non solo sulla qualità dei componenti ma anche sull'integrità della logica di sicurezza funzionale.
Le tipiche configurazioni di sicurezza elettrica CE includono:
- PLC di sicurezza con ridondanza e autodiagnostica
- Barriere fotoelettriche di sicurezza di tipo L per la protezione multidirezionale della zona di stampaggio
- Scanner laser per il monitoraggio dinamico dell'area
- Pulsanti di arresto di emergenza , posizionati secondo gli standard
- Programmi di sicurezza completamente documentati e verificabili , garantendo tracciabilità e testabilità

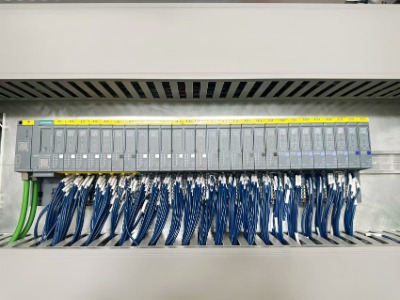

PLC di sicurezza

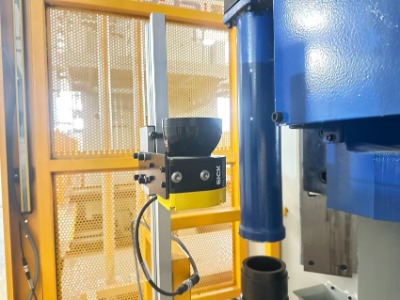

Scanner laser

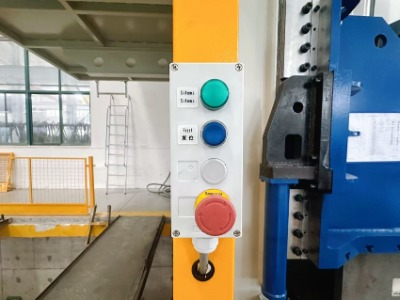

Pulsante di arresto di emergenza

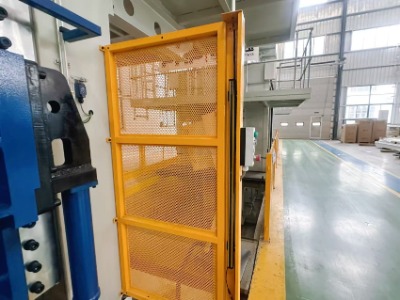

Barriera fotoelettrica di sicurezza di tipo L
Sebbene i quadri elettrici possano apparire simili esternamente, le valutazioni CE sottolineano l'architettura logica interna, la ridondanza e la coerenza con la documentazione tecnica.
IV. Sistema di documentazione tecnica e responsabilità
La conformità CE si estende oltre la macchina fisica per includere un sistema di documentazione tecnica completo. Questi documenti non fanno solo parte dei requisiti di consegna ma sono anche essenziali per la conformità durante l’intero ciclo di vita dell’apparecchiatura.
Un fascicolo tecnico CE completo include in genere rapporti di valutazione dei rischi, schemi idraulici ed elettrici, manuali di funzionamento e manutenzione e dichiarazioni di conformità. Questi documenti svolgono un ruolo fondamentale negli audit, nelle indagini sugli incidenti e nella determinazione delle responsabilità.
V. Conclusione: presse idrauliche conformi CE come soluzione ingegneristica di sistema
Per presse idrauliche servocomposte (comprese le presse SMC, LFT-D, HP-RTM, GMT, ecc.), la conformità CE non è una semplice aggiunta di funzionalità di sicurezza post-installazione. Rappresenta invece a filosofia di sicurezza olistica , sistematicamente integrato nella progettazione strutturale della macchina, nelle funzioni di sicurezza, nella logica di controllo e negli scenari applicativi finali, con la valutazione del rischio al centro e guidato da regolamenti e standard.
Per customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
