Maggiore produttività grazie alla tecnologia di stampa RTM avanzata
La ricerca dell’eccellenza produttiva richiede una continua innovazione nella tecnologia di processo e la pressa Resin Transfer Moulding (RTM) rappresenta un’attrezzatura fondamentale in questo percorso. Andando oltre i tradizionali metodi di stampaggio aperto o le tecniche di produzione dei compositi più lente, il moderno Pressa per stampaggio RTM offre un approccio a sistema chiuso che aumenta significativamente i tassi di produzione, migliora la qualità delle parti e riduce gli sprechi di materiale e l’impatto ambientale. Questo articolo approfondisce i principali vantaggi derivanti dall'integrazione di una macchina da stampa RTM nel flusso di lavoro di produzione, fornendo un'analisi dettagliata dei suoi principi operativi, dei principali vantaggi e dei fattori critici da considerare per un'implementazione di successo. Esploreremo come questa tecnologia non solo aumenta l’efficienza ma apre anche nuove possibilità per la creazione di parti composite complesse e ad alte prestazioni che in precedenza erano difficili o costose da produrre. Comprendendo tutte le funzionalità del processo RTM, i produttori possono prendere decisioni informate per semplificare le proprie operazioni, ridurre il costo complessivo per componente e ottenere un vantaggio competitivo sul mercato.
Come una pressa RTM trasforma la produzione di parti composite
L'operazione fondamentale di una pressa per stampaggio RTM prevede l'iniezione di una resina liquida in uno stampo chiuso contenente una preforma di fibra secca. Questo processo apparentemente semplice è governato dal controllo preciso di numerosi parametri, che insieme determinano la qualità e la consistenza del pezzo finale. La trasformazione dalle materie prime a un componente finito e ad alta resistenza testimonia la sofisticatezza ingegneristica del sistema di pressatura RTM.
Il ciclo di processo RTM passo dopo passo
Un tipico ciclo RTM può essere suddiviso in diverse fasi distinte, ciascuna fondamentale per il successo dell'operazione. Comprendere questo ciclo è essenziale per apprezzare il modo in cui la stampa aumenta l’efficienza.
- Preparazione dello stampo e posizionamento della preforma: Il processo inizia con la preparazione delle due metà dello stampo metallico accoppiato. Viene applicato un agente distaccante per garantire una facile sformatura della parte finita. Il rinforzo in fibra secca, che può assumere la forma di tessuti, tappetini cuciti o preforme intrecciate, viene tagliato con precisione e posizionato nella metà inferiore della cavità dello stampo. Questa preforma definisce le proprietà strutturali e la forma della parte finale.
- Chiusura e bloccaggio dello stampo: La metà superiore dello stampo viene quindi abbassata sulla metà inferiore e il potente sistema idraulico o elettrico della pressa RTM applica una forza di serraggio significativa per sigillare lo stampo. Questa forza è fondamentale per resistere alla pressione interna generata durante l'iniezione della resina senza causare la separazione dello stampo o la formazione di bave. La precisione del sistema di bloccaggio garantisce che lo spessore del pezzo sia coerente e ripetibile per migliaia di cicli.
- Iniezione e polimerizzazione della resina: Un sistema di resina premiscelata, spesso un polimero termoindurente come resina epossidica, vinilestere o poliestere, viene degasato per rimuovere l'aria intrappolata e quindi iniettato nello stampo sigillato a pressione e velocità di flusso controllate. La resina scorre attraverso la preforma della fibra, bagnando completamente le fibre e spostando l'aria attraverso prese d'aria posizionate strategicamente. Una volta riempito lo stampo, la parte viene mantenuta in condizioni di temperatura controllata per la polimerizzazione, un processo in cui la resina subisce una reazione chimica per diventare una matrice plastica solida e rigida.
- Sformatura e post-lavorazione: Una volta completato il ciclo di polimerizzazione, la forza di bloccaggio viene rilasciata, lo stampo si apre e la parte finita viene rimossa. A seconda dell'applicazione, la parte può essere sottoposta a una piccola post-elaborazione, come il taglio del materiale in eccesso o la perforazione di fori, ma spesso si tratta di un prodotto dalla forma quasi perfetta, che riduce significativamente la manodopera secondaria rispetto ad altri metodi.
Componenti chiave del sistema per prestazioni ottimali
L'efficienza dell'intero processo RTM dipende fortemente dalle prestazioni e dall'integrazione dei suoi componenti principali. Una moderna pressa RTM è molto più di un semplice dispositivo di serraggio; è una cella di produzione integrata.

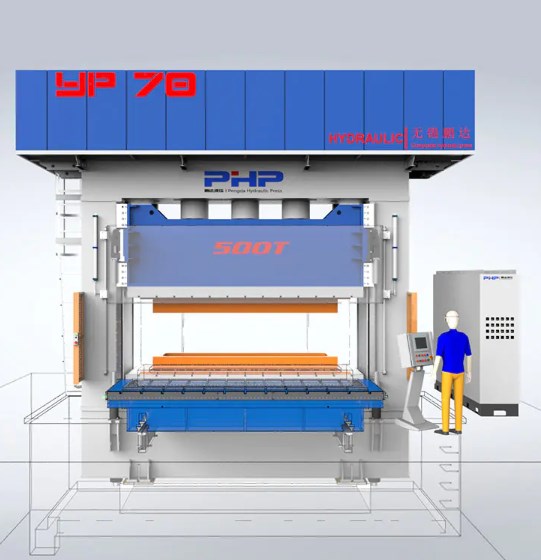

- Il telaio della pressa e l'unità di bloccaggio: Questa è la spina dorsale del sistema, poiché fornisce l'integrità strutturale e la forza necessarie per mantenere chiuso lo stampo. Le presse moderne offrono forze di chiusura programmabili e altamente ripetibili.
- Sistema di iniezione: Ciò include i misuratori della resina e del catalizzatore, i miscelatori e le pompe di iniezione. La precisione nel dosaggio e nella miscelazione è vitale per ottenere una chimica della resina coerente e, di conseguenza, proprietà meccaniche costanti nella parte finale.
- Unità di controllo della temperatura dello stampo (TCU): La TCU fa circolare un fluido termico attraverso i canali nello stampo per riscaldarlo alla temperatura precisa richiesta per un flusso ottimale della resina e una cinetica di polimerizzazione. Il controllo accurato della temperatura non è negoziabile per ottenere tempi di ciclo brevi e parti di alta qualità.
- Controllore logico programmabile (PLC): Il PLC è il cervello dell'operazione, automatizzando l'intero ciclo dalla chiusura e bloccaggio dello stampo all'iniezione, polimerizzazione e sformatura. Memorizza ricette per diverse parti, garantendo ripetibilità e consentendo la registrazione dei dati a fini di controllo qualità.
Fattori critici per la scelta della giusta attrezzatura RTM
Scegliere una pressa per stampaggio RTM rappresenta un investimento di capitale significativo e la decisione deve basarsi su una valutazione approfondita delle vostre specifiche esigenze produttive. Una macchina da stampa perfettamente adatta per un'applicazione potrebbe non essere adeguata per un'altra. Pertanto, è fondamentale una valutazione dettagliata delle specifiche tecniche, dei requisiti operativi e degli obiettivi di produzione a lungo termine. Per i produttori che desiderano ottimizzare il proprio processo, comprendendone le sfumature specifiche della macchina RTM a bassa pressione è un punto di partenza fondamentale. I sistemi a bassa pressione offrono vantaggi distinti, tra cui costi di attrezzaggio ridotti, la possibilità di utilizzare stampi meno robusti e un minore consumo di energia, rendendoli ideali per parti di grandi dimensioni come pale di turbine eoliche o vasche da bagno dove non sono richieste pressioni di iniezione estremamente elevate.
Analisi della forza di bloccaggio e delle dimensioni della piastra
La forza di chiusura, misurata in tonnellate, e la dimensione della piastra, che definisce l'area massima dello stampo, sono le due specifiche più basilari ma critiche. La forza di bloccaggio richiesta è determinata dall'area proiettata del pezzo (incluso il sistema di canali) e dalla pressione massima di iniezione prevista all'interno della cavità dello stampo. Una forza di bloccaggio insufficiente porterà alla deflessione dello stampo e alla formazione di bave, creando scarti e richiedendo manodopera post-lavorazione. La tabella seguente fornisce un confronto generale della correlazione tra le dimensioni della parte e i requisiti tipici della forza di bloccaggio.
| Area proiettata parziale | Tipico esempio di applicazione | Intervallo di forza di bloccaggio consigliato |
|---|---|---|
| Meno di 1 mq | Staffe automobilistiche, quadri elettrici | 100 - 250 tonnellate |
| Da 1 mq a 4 mq | Pannelli di carrozzeria, carenature di camion, grandi contenitori | 250 - 800 tonnellate |
| Maggiore di 4 m² | Segmenti di turbine eoliche, parti di carrozzeria di autobus, scafi marini | 800 tonnellate |
Oltre alla forza, la dimensione della piastra deve adattarsi alle dimensioni fisiche dello stampo, compresi eventuali dispositivi ausiliari come estrattori idraulici o guide di scorrimento. È inoltre fondamentale considerare l'apertura della luce diurna (l'altezza massima dello stampo che la pressa può accettare) e la corsa della pressa per garantire la compatibilità con i propri utensili.
Valutazione dell'integrazione dei sistemi di controllo e dell'automazione
Il livello di sofisticazione del sistema di controllo della stampante ha un impatto diretto sulla facilità d'uso, sulla ripetibilità e sull'integrità dei dati. Un moderno sistema basato su PLC con un HMI (interfaccia uomo-macchina) touchscreen consente agli operatori di inserire e memorizzare centinaia di ricette di pezzi. Parametri chiave come la pressione di iniezione, la portata, la temperatura della resina e la temperatura dello stampo devono essere monitorati e controllati a circuito chiuso. Per le operazioni che mirano a una produzione di volumi elevati, il potenziale di automazione dovrebbe essere una considerazione chiave. Ciò include l'integrazione con i robot per il caricamento delle preforme e lo scarico dei pezzi finiti, nonché con le apparecchiature a monte e a valle. Un solido sistema di controllo è ciò che consente a un produttore di produrre costantemente parti di alta qualità e fornisce i dati di tracciabilità richiesti da molte industrie avanzate.
Miglioramento della qualità delle parti e raggiungimento dell'efficienza dei costi
Il motivo principale per l’adozione della tecnologia RTM è il significativo miglioramento della qualità delle parti e i vantaggi economici associati. A differenza dei processi di stampaggio aperto, RTM produce parti con due superfici finite e lisce (lato A e lato B), il che è altamente auspicabile per le applicazioni estetiche. Il processo a stampo chiuso garantisce inoltre rapporti fibra-resina molto più costanti e proprietà meccaniche superiori poiché l'architettura della fibra non viene disturbata durante la fase di applicazione della resina. Nel valutare la proposta di valore complessiva, è essenziale condurre a analisi costi-benefici di RTM rispetto al lay-up manuale . Sebbene l’investimento iniziale in una pressa RTM e negli stampi metallici abbinati sia superiore rispetto agli strumenti per la laminazione manuale, i risparmi a lungo termine sono sostanziali e molteplici.
Proprietà meccaniche e finitura superficiale superiori
I vantaggi qualitativi di RTM sono innegabili. Il processo consente l'uso di rinforzi in fibra continua ad alte prestazioni, disposti in modo controllato per ottimizzare resistenza e rigidità in direzioni specifiche. Il consolidamento sotto pressione e calore si traduce in un composito con un contenuto di vuoti molto basso (tipicamente inferiore all'1%), che si traduce direttamente in una maggiore resistenza al taglio interlaminare e alla fatica. Inoltre, la superficie che riproduce la superficie dello stampo è di qualità eccezionale e spesso raggiunge una finitura di Classe A appena uscito dallo stampo, il che elimina o riduce drasticamente la necessità di levigatura e preparazione alla verniciatura. Ciò è in netto contrasto con la stratificazione manuale, in cui il lato aperto della parte è ruvido e richiede una manodopera significativa per ottenere una superficie accettabile.
Riduzione dei costi operativi e dell’impatto ambientale
I vantaggi economici della RTM vanno ben oltre il risparmio di manodopera. La natura a stampo chiuso del processo contiene emissioni di stirene (per resine poliestere e vinilestere) e COV (composti organici volatili) in modo molto più efficace rispetto allo stampaggio aperto, aiutando i produttori a soddisfare le rigorose normative ambientali e creando un luogo di lavoro più sicuro. Anche l’utilizzo dei materiali è più efficiente. Nella laminazione manuale è tipico l'eccesso di resina, che porta a scarti e parti più pesanti. L'iniezione di precisione di RTM controlla la quantità di resina utilizzata, con conseguente riduzione del peso della parte e del costo del materiale. L’elenco seguente delinea le aree chiave del risparmio sui costi:
- Riduzione del costo della manodopera: La RTM richiede molto meno manodopera rispetto alla laminazione manuale. Un singolo operatore può spesso gestire più macchine da stampa, mentre la laminazione manuale richiede manodopera specializzata per ciascuna parte.
- Efficienza dei materiali: Il dosaggio preciso della resina e lo stampo chiuso riducono al minimo gli sprechi, con conseguente risparmio diretto sulle materie prime.
- Rilavorazioni e scarti ridotti: L'elevata ripetibilità e l'automazione dell'RTM portano a parti costantemente buone, riducendo drasticamente i tassi di scarto e i costi associati alla riparazione delle parti difettose.
- Costi di conformità ambientale inferiori: La riduzione delle emissioni riduce il carico sui sistemi di ventilazione e di abbattimento dell’aria, con conseguente riduzione dei costi operativi per la fabbrica.
Ottimizzazione del processo RTM per geometrie complesse
Con la crescita della domanda di parti composite leggere, resistenti e dalla forma complessa, la capacità del processo RTM di accogliere progetti complessi diventa un vantaggio importante. Tuttavia, lo stampaggio efficace di parti con imbutiture profonde, sottosquadri o spessori variabili richiede un approccio sofisticato sia alla progettazione dello stampo che al controllo del processo. Per gli ingegneri che affrontano queste sfide, trovano il meglio Parametri di stampaggio RTM per compositi spessi è un compito comune e critico. Le sezioni spesse sono soggette a bagnatura incompleta o a surriscaldamento esotermico durante la polimerizzazione, che può portare a vuoti interni o rottura della matrice. L'ottimizzazione di parametri come la posizione del punto di iniezione, il posizionamento dello sfiato, la pressione di iniezione e un ciclo di polimerizzazione in più fasi è essenziale per garantire che la resina permea completamente la preforma e polimerizza in modo uniforme senza difetti.
Strategie per lo stampaggio di parti complesse e con imbutitura profonda
La produzione di parti con geometrie complesse richiede un'attenta pianificazione per garantire che la resina scorra in modo uniforme e riempia completamente la cavità dello stampo. Una strategia chiave è l’uso di software di fluidodinamica computazionale (CFD) per simulare il flusso di resina durante la fase di riempimento. Questa simulazione aiuta a identificare potenziali punti asciutti o race-tracking (flusso preferenziale lungo canali con minore resistenza) prima che venga costruito un singolo stampo. Sulla base della simulazione, gli ingegneri possono ottimizzare il numero e la posizione dei punti di iniezione e delle prese d'aria. Per le parti con imbutiture profonde, potrebbe essere necessario utilizzare più punti di iniezione per garantire che la resina raggiunga contemporaneamente tutte le aree della preforma. Inoltre, lo stampo può incorporare elementi come diapositive o sollevatori per creare sottosquadri, consentendo di sformare la parte senza danni.
Garantire una polimerizzazione uniforme e ridurre al minimo le sollecitazioni residue
Nelle parti complesse, le variazioni di spessore possono portare a velocità di polimerizzazione differenziate. Le sezioni più spesse polimerizzano più lentamente a causa della massa termica oppure possono surriscaldarsi a causa della natura esotermica della reazione della resina. Questa polimerizzazione non uniforme può bloccare tensioni residue, portando alla deformazione della parte o a imprecisioni dimensionali dopo la sformatura. Per contrastare questo problema, il sistema di controllo della temperatura dello stampo deve essere suddiviso in zone con precisione per fornire temperature diverse a diverse aree dello stampo, promuovendo un profilo di polimerizzazione più uniforme in tutta la parte. Inoltre, l'utilizzo di un sistema di resina con una temperatura esotermica di picco inferiore e la personalizzazione del ciclo di polimerizzazione con tempi di attesa e velocità di rampa adeguati sono misure di controllo del processo vitali per ottenere stabilità dimensionale in parti RTM complesse.
Mantenere la vostra stampante RTM per un'affidabilità a lungo termine
Per garantire che una stampante RTM continui a fornire elevata efficienza e qualità delle parti durante tutta la sua vita operativa, un regime di manutenzione proattivo e sistematico non è negoziabile. I tempi di inattività non pianificati rappresentano uno dei costi maggiori nel settore manifatturiero e spesso sono il risultato di una manutenzione trascurata. Una pressa ben mantenuta non solo funziona in modo più affidabile, ma mantiene anche la sua precisione, che è direttamente collegata alla consistenza delle parti che produce. Un completo programma di manutenzione per una pressa RTM dovrebbero essere sviluppati e rispettati rigorosamente, comprendendo compiti giornalieri, settimanali, mensili e annuali. Questo programma dovrebbe essere basato sulle raccomandazioni del produttore ma anche adattato al volume di produzione specifico e alle condizioni ambientali della vostra struttura.
Controlli essenziali di manutenzione giornaliera e settimanale
Molte criticità possono essere identificate e prevenute attraverso semplici ispezioni visive quotidiane e controlli di routine. Questi compiti rappresentano la prima linea di difesa contro i guasti gravi.
- Controlli giornalieri: Gli operatori devono verificare l'eventuale presenza di perdite di olio idraulico attorno ai cilindri, alle valvole e alle tubazioni. Controllare il livello dell'olio idraulico nel serbatoio. Ascolta eventuali rumori insoliti provenienti da pompe, motori o dal meccanismo di bloccaggio. Ispezionare visivamente i tubi flessibili del riscaldatore e i collegamenti sull'unità di controllo della temperatura dello stampo per individuare eventuali segni di usura o perdite.
- Controlli settimanali: Pulire le piastre per evitare che i detriti compromettano l'allineamento dello stampo o la qualità della parte. Controllare le condizioni del fluido idraulico per rilevare eventuali segni di contaminazione o degrado. Verificare la calibrazione dei sensori di pressione e temperatura. Ispezionare i collegamenti elettrici per verificarne la tenuta e segni di surriscaldamento.
Manutenzione proattiva a lungo termine e sostituzione dei componenti
Oltre alle attività giornaliere e settimanali, è necessario un piano di manutenzione più approfondito per affrontare l'usura dei componenti nel tempo. Per le strutture che operano su più turni, la questione di come aumentare la produttività con una macchina da stampa RTM multiluce spesso si presenta. Una pressa a più vani, dotata di più stazioni di stampo tra le sue piastre, può aumentare notevolmente la produzione consentendo la polimerizzazione di una parte mentre un'altra viene iniettata e una terza viene sformata. Tuttavia, questi macchinari complessi richiedono un programma di manutenzione ancora più rigoroso. Le principali attività di manutenzione a lungo termine includono:
- Revisione del sistema idraulico: La sostituzione periodica del fluido idraulico e dei filtri è fondamentale. Nel corso del tempo, le guarnizioni e i tubi flessibili del sistema idraulico si degraderanno e dovranno essere sostituiti come parte di un programma di manutenzione preventiva per evitare guasti catastrofici.
- Ispezione della piastra e delle colonne: I piani devono essere controllati per la planarità ed i tiranti per eventuali segni di stiramento o rigatura. Il disallineamento può causare una forza di bloccaggio non uniforme e variazioni di spessore della parte.
- Manutenzione del sistema di iniezione: I misuratori di precisione, i miscelatori e le pompe del sistema di iniezione devono essere regolarmente puliti e sottoposti a manutenzione per prevenire l'accumulo di resina e garantire un controllo accurato del rapporto. I miscelatori statici devono essere sostituiti come raccomandato.
- Verifica del sistema di controllo: Il PLC, i sensori e gli interblocchi di sicurezza devono essere periodicamente testati e calibrati per garantire che funzionino correttamente, mantenendo la ripetibilità del processo e la sicurezza dell'operatore.
Investendo in una cultura della manutenzione disciplinata, i produttori possono massimizzare i tempi di attività, le prestazioni e il ritorno sull'investimento della loro pressa per stampaggio RTM, garantendo che rimanga una pietra angolare di una produzione efficiente per gli anni a venire.
