SMC (composto per stampaggio di lamiere)
Adatto per la produzione in serie di prodotti che richiedono un'elevata qualità superficiale e resistenza agli agenti atmosferici, sono sensibili ai costi e non richiedono resistenza strutturale estrema o proprietà leggere. I suoi vantaggi includono prestazioni di stampaggio stabili, buona finitura superficiale e automazione matura. Tuttavia, è relativamente pesante, con proprietà meccaniche (rispetto ai compositi a fibra continua) e precisione dimensionale limitate.
HP-RTM (stampaggio a trasferimento di resina ad alta pressione)
Adatto per componenti strutturali che richiedono elevata rigidità/resistenza, design leggero e continuità delle fibre o quando il rapporto resistenza/peso è un fattore chiave nella produzione. I suoi vantaggi includono l'elevata resistenza specifica del prodotto finale e la capacità di produrre parti strutturali a parete sottile e di ampia campata. Gli svantaggi sono processi complessi, costi elevati per stampi, attrezzature e materiali e requisiti rigorosi di controllo del processo. Il tempo di ciclo e la produttività sono limitati dal sistema di polimerizzazione.
1. Differenza materiale
|
| SMC | HP-RTM |
| Comporre | Fibre tagliate (principalmente fibre di vetro) riempitivi a matrice di poliestere o resina insatura/ritardanti di fiamma/acceleranti modificatori rinforzanti. Il materiale viene fornito sotto forma di fogli (composto premiscelato). | Il tessuto immerso nell'intervento (tessuto unidirezionale, tessuto intrecciato, tessuto laminato, preforma di fibra continua) resina liquida a bassa viscosità (sostituto epossidico/insaturo di poliestere/stirene, ecc.) viene iniettato e polimerizzato ad alta pressione. |
| Fibra proprietà | Fibre tagliate o orientate in modo casuale, senza rinforzo fibroso continuo: le prestazioni sono bilanciate in tutte le direzioni (isotrope), ma la resistenza e la rigidità specifiche sono inferiori a quelle dei compositi a fibra continua. | Fibre continue (vetro, carbonio o ibride), con orientamenti configurabili, che offrono eccellenti proprietà meccaniche, in particolare lungo la direzione delle fibre. |
| Formula A vantaggio | Facilmente ignifugo (in genere raggiunge la classificazione UL94 V-0 o soddisfa gli standard ignifughi automobilistici), con buona resistenza agli agenti atmosferici e stabilità dimensionale. | Può ottenere frazioni volumetriche elevate di fibra di vetro o di carbonio (elevata resistenza, elevata rigidità, leggerezza), con sistemi di resina selezionabili per migliorare la stabilità termica, l'adesione e il ritardo di fiamma (sebbene le modifiche ai ritardanti di fiamma possano essere più complesse e costose). |
| Superficie e post-trattamento | Fornisce una superficie liscia facilmente adatta alla verniciatura e al rivestimento. | È necessario prestare attenzione al controllo della superficie dello stampo e della penetrazione della resina; la post-elaborazione è solitamente necessaria per ottenere un'elevata qualità della superficie. |
2. Qualità del prodotto finale
|
| SMC | HP-RTM |
| Meccanico Proprietà | Le resistenze a trazione e taglio sono moderate, rendendolo adatto per componenti soggetti a carichi uniformi o per coperture non portanti primarie. La resistenza agli urti è nella media, anche se le fibre tagliate offrono qualche vantaggio in termini di assorbimento di energia. | Lungo la direzione delle fibre, resistenza e rigidità possono essere molto superiori rispetto all'SMC; la resistenza alla fatica e alla fessurazione è superiore, rendendolo adatto per strutture portanti o componenti soggetti a forze di impatto o torsionali elevati. |
| Dimensionale Precisione e Stabilità | Formato per pressatura, con buona stabilità dimensionale; tuttavia, le tolleranze relative allo spessore e alle piccole caratteristiche geometriche sono influenzate dal flusso del materiale e dalla progettazione dello stampo. | Elevati requisiti di spessore e controllo del riempimento locale; se l'iniezione e lo sfiato sono ben progettati, è possibile ottenere un'elevata precisione dimensionale, ma anche il ritiro della resina richiede un controllo e una compensazione precisi. |
| Qualità/aspetto della superficie | Permette di ottenere direttamente una superficie liscia, adatta alle esigenze estetiche delle coperture a vista, con buona adesione della vernice. | Le superfici formate direttamente possono richiedere un post-trattamento (verniciatura, lucidatura, rivestimento o pellicola) per ottenere lo stesso livello di aspetto dell'SMC; Ma la tecnologia del gelcoat o della membrana di modo comune può essere utilizzata anche per migliorare l'aspetto, il che aumenta i costi. |
3. Pressa e attrezzature ausiliarie
SMC richiede investimenti in attrezzature relativamente bassi ed è tecnologicamente matura e stabile. In genere, la lavorazione SMC richiede solo una pressa, una serie di stampi e un sistema di riscaldamento per produrre le parti. I requisiti funzionali per la stampa non sono elevati. Le materie prime possono essere acquistate direttamente sotto forma di fogli e pesate e tagliate utilizzando una macchina da taglio SMC. Dopo lo stampaggio, le parti finite richiedono solo levigatura.

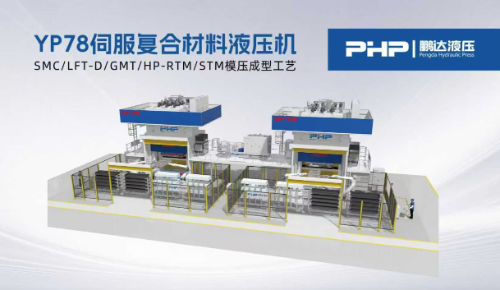

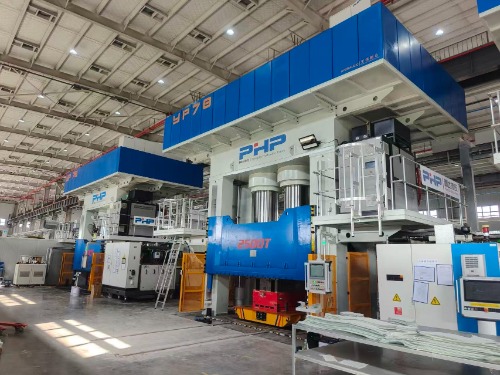

HP-RTM richiede un investimento in attrezzature più elevato. In genere, il materiale deve prima essere preriscaldato e preformato, quindi sottoposto a stampaggio a iniezione ad alta pressione in una pressa di grande tonnellaggio e infine rifilato e tagliato utilizzando un taglio laser. L'intero processo, dalla materia prima al prodotto finito, richiede attrezzature tra cui: una pressa per preformatura da 100-200 tonnellate (con sistema di riscaldamento), una pressa per stampaggio da 2500 - 3500 tonnellate (con sistema di riscaldamento) sistema di aspirazione, sistema di aspirazione e funzione di livellamento a quattro angoli), due set di stampi, macchina da taglio, macchina per iniezione di resina, dispositivi di raffreddamento e polimerizzazione, taglierina laser e tester di tenuta all'aria. L'investimento iniziale è sostanziale.
4. Altri
Manutenzione e riciclabilità: Sia SMC che HP-RTM sono sistemi termoindurenti, il che rende difficile il riciclaggio.

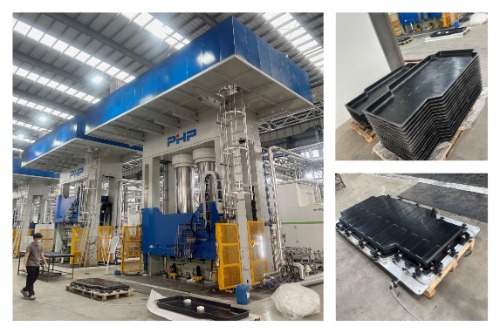

Leggerezza: HP-RTM (soprattutto quando si utilizza la fibra di carbonio) può ridurre significativamente il peso rispetto all'SMC. Se applicato agli alloggiamenti delle batterie, può migliorare l'autonomia del veicolo o ridurre i costi complessivi della batteria.
Rischio di catena di fornitura/disponibilità: La catena di fornitura della fibra SMC tagliata è generalmente stabile; le fibre di carbonio e le resine ad alte prestazioni possono subire fluttuazioni di prezzo significative durante un'offerta scarsa, richiedendo una valutazione della stabilità dell'offerta a lungo termine.
Flessibilità del processo: HP-RTM è più flessibile per strutture integrate complesse, riducendo il numero di parti di assemblaggio successive (peso leggero e meno passaggi di assemblaggio), ma stampi e processi sono più difficili da modificare rapidamente. SMC è più adatto per la produzione di volumi elevati con variazioni di progettazione minime.
Rischi operativi e di sicurezza: I sistemi di iniezione e polimerizzazione della resina HP-RTM possono includere componenti tossici o volatili a bassa viscosità, che richiedono un controllo più rigoroso dell'ambiente operativo, della ventilazione e dei dispositivi di protezione individuale.
5. Riepilogo
|
| SMC | HP-RTM |
| Fibra Type | Fibre casuali tritate | Fibre continue (orientabili) |
| Costo del materiale per parte | Basso | Alto (a causa del costo della fibra di carbonio/resina epossidica) |
| Complessità di strumenti/attrezzature | Medio (riscaldamento della pressa) | Alto (richiede dosaggio a iniezione, stampi sigillati, riscaldamento e vuoto) |
| Tempo ciclo/Capacità produttiva | Adatto per produzioni di grandi volumi | La capacità produttiva dipende dalla polimerizzazione della resina; può essere aumentato attraverso l'elaborazione parallela. |
| Qualità della superficie | Eccellente (facile da ottenere una superficie liscia e attraente) | Richiede ulteriore elaborazione o tecnologia cinematografica |
| Resistenza strutturale/peso leggero | Medio | Alto (soprattutto quando si utilizza la fibra di carbonio) |
| Ignifugo/resistente agli agenti atmosferici | Facilmente ottenibile tramite la formulazione | Richiede una formulazione specializzata, con costi elevati |
| Componenti applicabili | Coperture estetiche, coperchi e parti ad alto volume | Alloggiamenti portanti, rinforzi e strutture integrate complesse |
